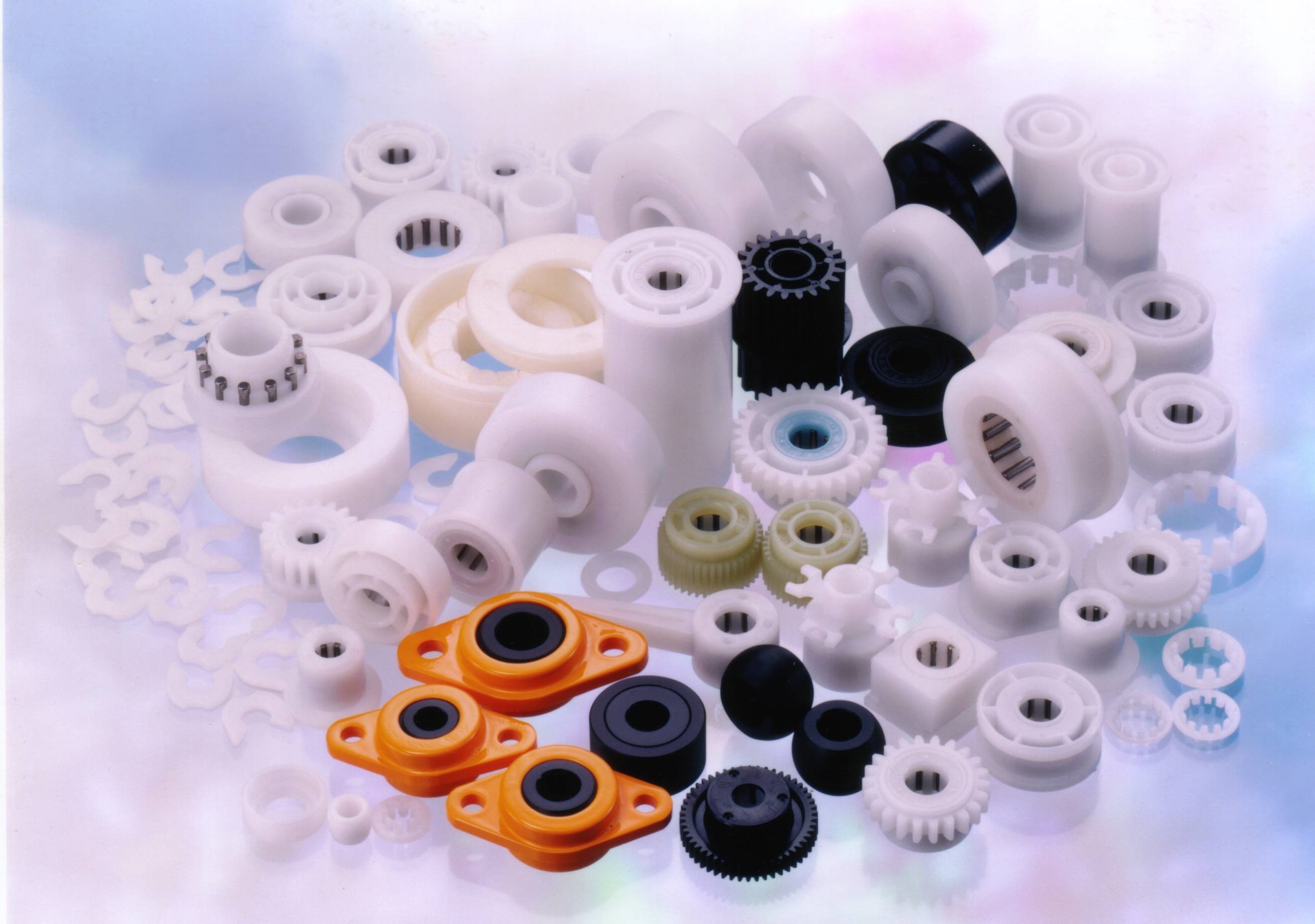

中部ベアリングでは、Ｅ型止め輪（ステンレス・樹脂）、樹脂製コンベヤー用ホイール、ＯＡワンウェイクラッチ、フランジユニット、
樹脂製軸受などのベアリングを取り扱っております。
環境基本方針
2003年11月13日制定
2007年 8 月25日改訂
基本理念
中部ベアリング株式会社は、未来の地球環境を考え、全社員が環境問題に積極的に取り組み、地球環境の保全と環境に
係わる社会貢献を目指した企業活動を推進いたしております。
基本方針
１．環境にやさしい商品の積極的な開発と販売。
２．従業員一人ひとりが環境に配慮した日常の行動や社会貢献活動に取り組む。
３．環境の法令、条例、規則、協定その他の同意事項を尊重し、環境汚染の予防に努めます。
４．事業活動における開発、製造、廃棄まで地球環境への影響を考慮し環境負荷の低減に努めます。
５．全事業所で継続的改善と汚染の予防に努め、そのための組織や体制を整備すると共に、全従業員に対し社内教育
システムを実施します。
中部ベアリング株式会社 代表取締役 田中耕一
適用範囲
弊社における「商品に関わる材料等の調達品」及び「生産活動に関わる調達品」「梱包・包装材料」に関し、適用致します。
行動基準書
① 環境法規制及び当社が同意した協定の基準を遵守します
② 廃棄物の適切管理・削減・リサイクル、グリーン購入を推進します
③ 地球環境に積極的に取り組む購入先様と取引きを優先します
④ 環境保全に対し職場の現状を正しく評価して継続的に改善活動を行います
⑤全社員に環境方針に対する教育・広報を行い、環境に対する理解と意識の向上を図ります
⑥ 工程内に於いて、基本方針に基づき管理します
■E-ONE止め輪（SUS304）
新開発のＥ－ＯＮＥ軸用止め輪、特許ホルダー、特許止め輪取り出し用スタンドの併用により、OA機器、家電製品、各機器等の
量産品の生産現場、製品のメンテナンス、環境問題等の対策面でのすべての作業工程を安全でハイスピード化した世界初の
画期的なコストダウンシステムです。
| 品 番 | 外径① | 内径② | 開口部③ | 厚み④ |
| Ｅ－ＯＮＥ Ｅ２．５ | ６ | ２．５ | ２．１ | ０．４ |
| Ｅ－ＯＮＥ Ｅ３ | ７ | ３．０ | ２．６ | ０．６ |
| Ｅ－ＯＮＥ Ｅ４ | ９ | ４．０ | ３．５ | ０．６ |
| Ｅ－ＯＮＥ Ｅ５ | １１ | ５．０ | ４．３ | ０．６ |
| Ｅ－ＯＮＥ Ｅ６ | １２ | ６．０ | ５．２ | ０．８ |
| Ｅ－ＯＮＥ Ｅ７ | １４ | ７．０ | ６．１ | ０．８ |
E-ONE止め輪 薄板形状品(④） 単位ｍｍ
| 品 番 | 外径① | 内径② | 開口部③ | 厚み④ |
| Ｅ－ＯＮＥ２．５ | ６ | ２．５ | ２．１ | ０．３ |
| Ｅ－ＯＮＥ３ | ７ | ３．０ | ２．６ | ０．４ |
| Ｅ－ＯＮＥ４ | ９ | ４．０ | ３．５ | ０．５ |
| Ｅ－ＯＮＥ５ | １１ | ５．０ | ４．３ | ０．５ |
| Ｅ－ＯＮＥ６ | １２ | ６．０ | ５．２ | ０．６ |
| Ｅ－ＯＮＥ７ | １４ | ７．０ | ６．１ | ０．６ |
■Ｅ型止め輪（POM樹脂）
E型止め輪は、OA機器・家電製品・各種機器等の各メーカーからスラスト軽荷重用の
最も使い易い軸用止め輪として大好評の製品です。
E型止め輪（アセタール樹脂成形品） 単位mm
| 品 番 | 外径① | 内径② | 開口部③ | 厚み④ |
| ＪＲ Ｅ２．５ | ６．３ | ２．５ | １．８ | ０．４ |
| ＪＲ Ｅ３ | ７．５ | ３．０ | ２．２ | ０．６ |
| ＪＲ Ｅ４ | ９．６ | ４．０ | ３．１ | ０．６ |
| ＪＲ Ｅ５ | １１．６ | ５．０ | ３．８ | ０．６ |
| ＪＲ Ｅ６ | １２．６ | ６．０ | ４．６ | ０．８ |
| ＪＲ Ｅ７ | １４．７ | ７．０ | ５．４ | ０．８ |
■ワンウェイクラッチ
特許アームロック機構で従来のワンウェイクラッチには見られない空転時に於ける高性能の低トルク値の
実現により製品機能を一段と高めました。
■樹脂製軸受（WB型）
外輪と内輪にアセタール樹脂を使用した低速、低荷重用の複列式総ボールベアリングです。
| 品 番 | 外径 | 内径 | 外輪巾 | 内輪巾 |
| ＷＢ６２６ | １９ | ６ | ６ | ６ |
| ＷＢ６２６Ｂ | １９ | ６ | ６ | ８ |
| ＷＢ６０８ | ２２ | ８ | ７ | ７ |
| ＷＢ６０８Ｂ | ２２ | ８ | ７ | ９ |
| ＷＢ６２９ | ２６ | ９ | ８ | ８ |
| ＷＢ６２９Ｂ | ２６ | ９ | ８ | １０ |
| ＷＢ６２００ | ３０ | １０ | ９ | ９ |
| ＷＢ６２０１ | ３２ | １２ | １０ | １０ |
| ＷＢ６２０２ | ３５ | １５ | １１ | １１ |
| ＷＢ６２０３ | ４０ | １７ | １２ | １２ |
| ＷＢ６２０４ | ４７ | ２０ | １４ | １４ |
| ＷＢ３６１１Ａ | ３６ | ８．１ | １１ | １６ |
| ＷＢ３６１１Ｂ | ３６ | ６．４ | １１ | １６ |
| ＷＢ３６１１ＢＬ | ３６ | ６．４ | １１ | ２７ |
| ＷＢ３８１２Ａ | ３８ | ８．１ | １２ | １６ |
| ＷＢ３８１２Ｂ | ３８ | ６．４ | １２ | １６ |
| ＷＢ３８１２ＢＬ | ３８ | ６．４ | １２ | ２７ |
■金属軸受（PC型）
主体部に金属製軸受を使用し外部をアセタール樹脂で完全に包覆した製品で中荷重用ベアリングです。
| 品 番 | 外径 | 内径 | 外輪 | 内輪巾 |
| ＰＣ２２０８ | ２２ | ６ | ８ | ８ |
| ＰＣ２２０８Ｂ | ２２ | ６ | ８ | １０ |
| ＰＣ２６０８ | ２６ | ６ | ８ | ８ |
| ＰＣ２６０８Ｂ | ２６ | ６ | ８ | １０ |
| ＰＣ３００９ | ３０ | ６ | ９ | １０ |
| ＰＣ３２０９ | ３２ | ６ | ９ | １０ |
| ＰＣ３６１１Ａ | ３６ | ８．１ | １１ | １６ |
| ＰＣ３６１１Ｂ | ３６ | ６．４ | １１ | １６ |
| ＰＣ３６１１Ｂブ付 | ３６ | ６．４ | １１ | ２５ |
| ＰＣ３６２０Ａ | ３６ | ８．１ | ２０ | ２５ |
| ＰＣ３８１２Ａ | ３８ | ８．１ | １２ | １６ |
| ＰＣ３８１２Ｂ | ３８ | ６．４ | １２ | ２７ |
| ＰＣ４６１７Ａ | ４６ | ８．１ | １７ | ２５ |
| ＰＣ５０２０Ａ | ５０ | ８．１ | ２０ | ２５ |
■JUCIホイール（JP・JU型）
低トルク機能リテーナーでホイールは極めて潤滑に回転し、タテ・ヨコ振れが少なく静音性が抜群です。
| 品 番 | 外径 | 内径 | 外輪巾 | 内輪巾 |
| JP3612A | ３６ | ８．２ | １２ | １６ |
| JP3612AL | ３６ | ８．２ | １２ | ２５ |
| JP3612B | ３６ | ６．４ | １２ | １６ |
| JP3612BL | ３６ | ６．４ | １２ | ２５ |
| JP3612BL | ３６ | ６．４ | １２ | ２７ |
| JP3812A | ３８ | ８．２ | １２ | １６ |
| JP3812AL | ３８ | ８．２ | １２ | ２５ |
| JP3812B | ３８ | ６．４ | １２ | １６ |
| JP3812BL | ３８ | ６．４ | １２ | ２５ |
| JP3812BLL | ３８ | ６．４ | １２ | ２７ |
| JP4012A | ４０ | ８．２ | １２ | １６ |
| JP4012AL | ４０ | ８．２ | １２ | ２５ |
| JP4012B | ４０ | ６．４ | １２ | １６ |
| JP4012BL | ４０ | ６．４ | １２ | ２５ |
| JP4012BLL | ４０ | ６．４ | １２ | ２７ |
| JP4020AL | ４０ | ８．２ | ２０ | ２５ |
| JP4020BL | ４０ | ６．４ | ２０ | ２５ |
| JP4020BLL | ４０ | ６．４ | ２０ | ２７ |
| JP4617AL | ４６ | ８．２ | １７ | ２５ |
| JP4617BL | ４６ | ６．４ | １７ | ２５ |
| JP5016AL | ５０ | ８．２ | １６ | ２５ |
| JP5016BL | ５０ | ６．４ | １６ | ２５ |
| JP5020AL | ５０ | ８．２ | ２０ | ２５ |
| JP5020BL | ５０ | ６．４ | ２０ | ２５ |
| JP3850AW | ３８ | ８．２ | ５０ | ５５ |
| JP5050AW | ４８．６ | ８．２ | ５０ | ５５ |
■フランジ（GBF型） 内径φ４・６・８・１０の４種類があります。
GBF型は、アセタール樹脂を自動調心軸受として使用しています。給油孔からのグリース供給により、低トルク性に優れ、
数倍の耐磨耗効果があります。耐食性、軽量で取り付けが簡単です。
内径φ４～１０
